GL-ATX板用户指南

ATX 板是 GL.iNet KVM 设备的可选配件。作为一个智能电源管理模块，它通过模拟物理电源按钮操作（电源开/关/重启）来远程控制受控设备的电源。

将 ATX 板将安装在受控设备的机箱中，提供更隐蔽和稳定的电源管理。

组件

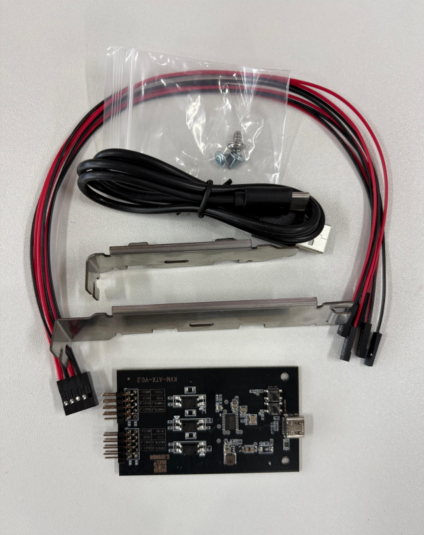

ATX 包装中有一些组件：

• ATX 主板
• USB-A 转 Type-C 线
• 9针导线组
• 螺丝包
• ATX 支架套装

ATX板引脚输出

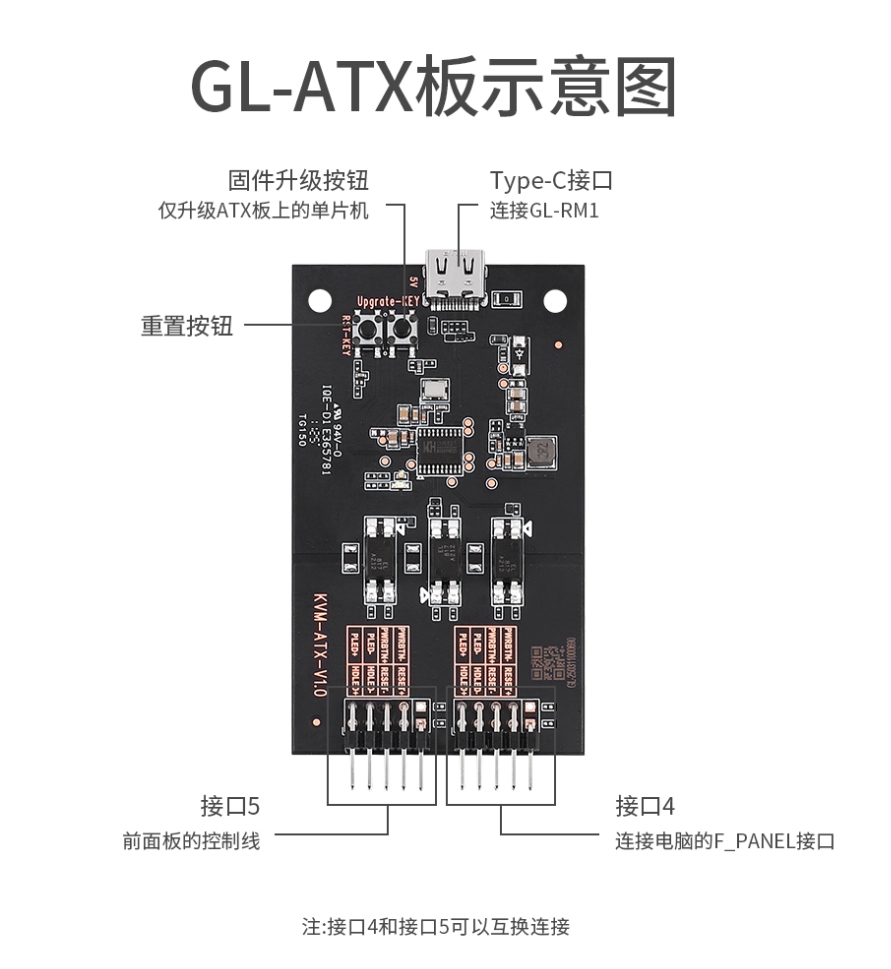

接口说明：

1. Type-C 接口：连接 KVM 设备。
2. 固件升级按钮：用于 ATX 主板上的单片机。
3. 重置按钮。
4. 连接到计算机面板的控制线。
5. 连接到计算机的 F_PANEL 接口。

注意

接口4和5可以互换连接。也就是说，接口5可以连接到计算机面板的控制线，接口4可以连接到 F_panel。板上的 LED 状态与计算机面板上的电源 LED 状态一致。

接口4/5图：

ATX板安装

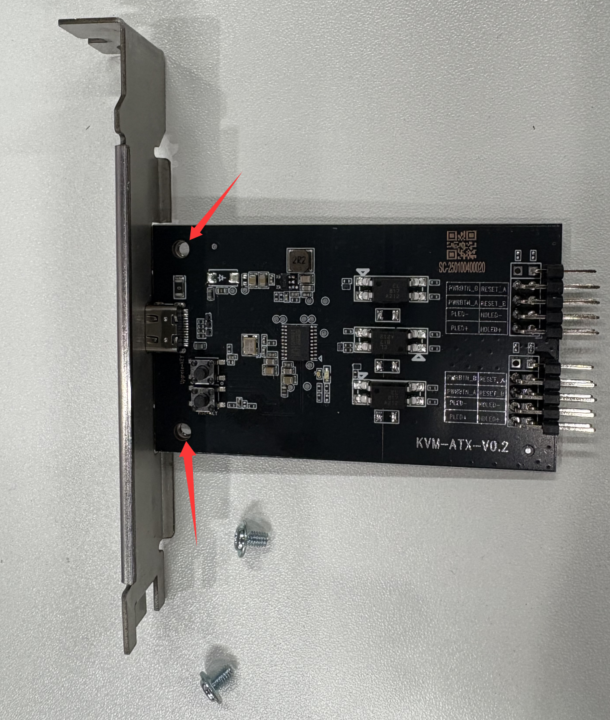

1. 拧紧 ATX 板和支架

用提供的螺钉固定 ATX 板和 ATX 支架组。

2. 将 ATX 板安装到机箱中

将接口4和5分别连接到受控计算机的控制线和 F_PANEL 接口。

ATX 封装中提供的9针线组允许您将 ATX 板接口4/5之一连接到受控计算机的控制线或 F_PANEL 接口。

您需要使用计算机机箱中包含的线组将另一个 ATX 板接口4/5连接到受控计算机的控制线或 F_PANEL 接口。

注意

接口极性可能因不同的 PC 机箱而异。安装前请仔细检查。

以下是将 ATX 板接口4/5之一连接到受控计算机 F_PANEL 接口的两个示例。

示例1.10-1针面板

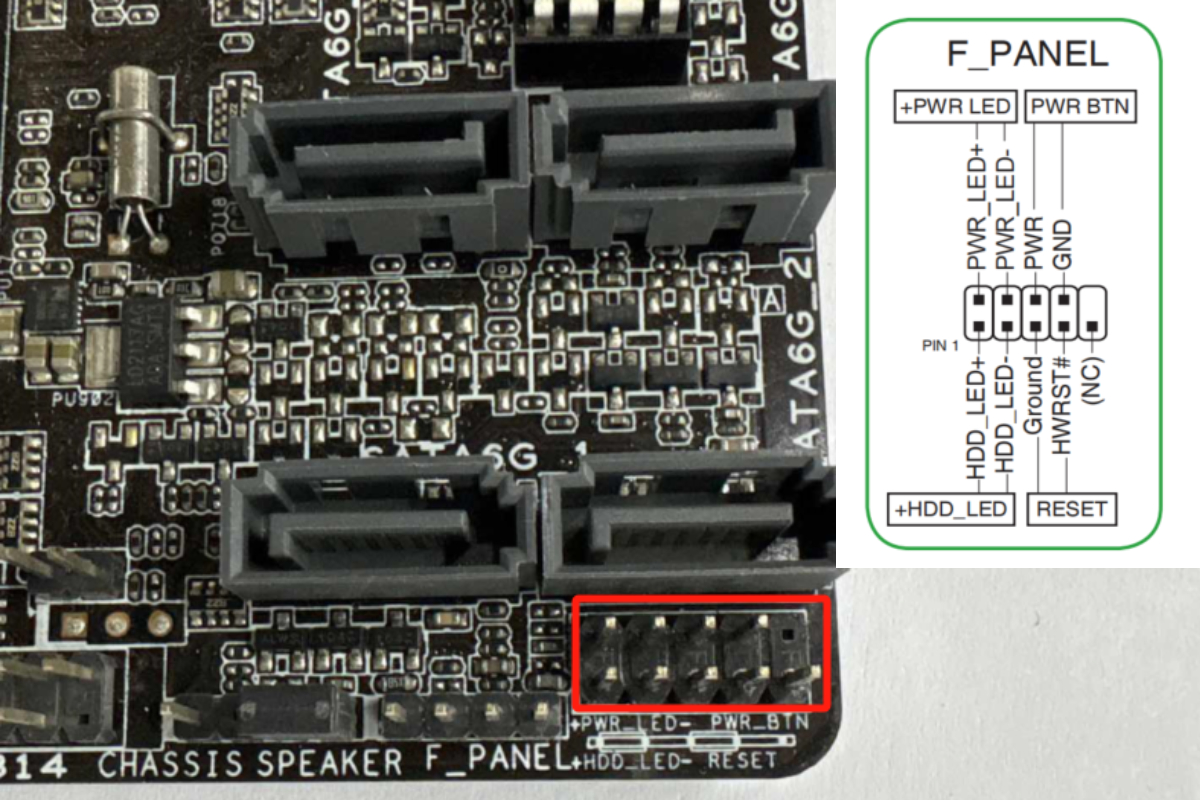

如果受控计算机主板上用于连接到控制面板的引脚排为10-1引脚面板，如下所示。

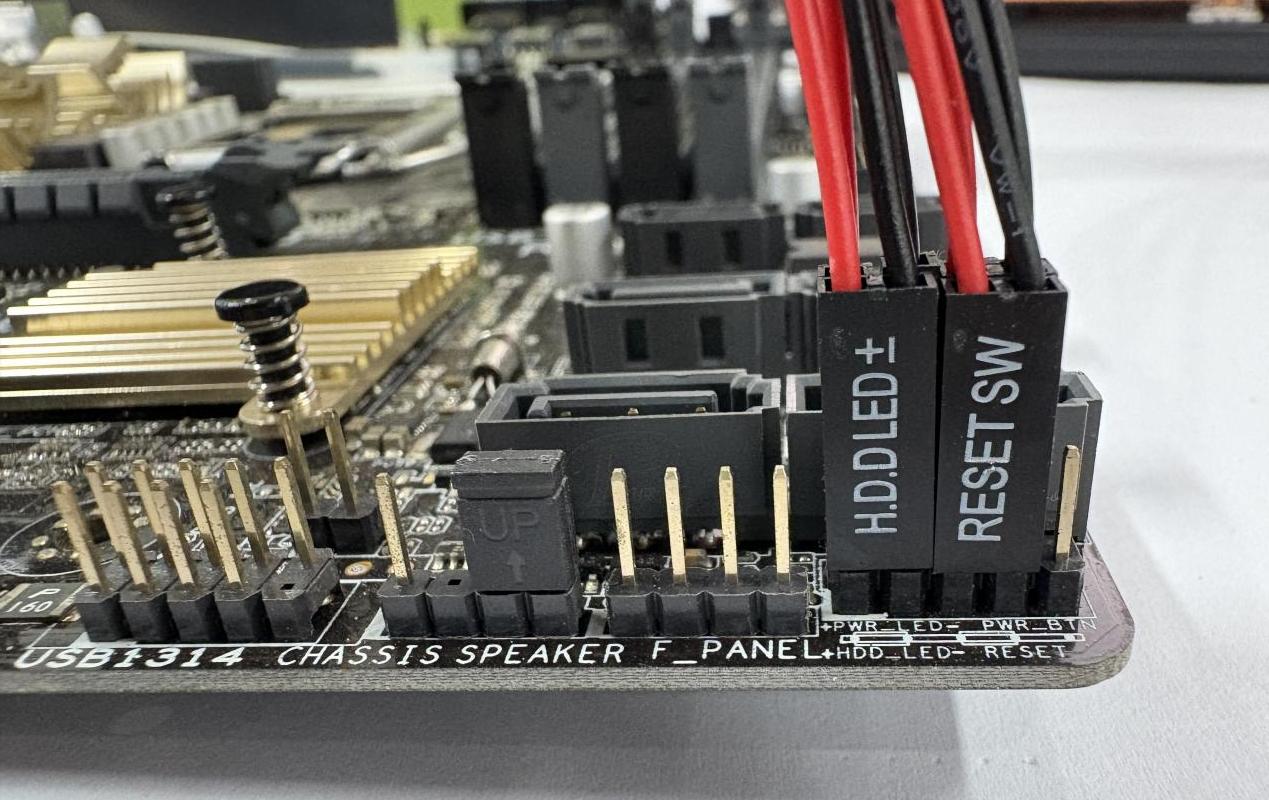

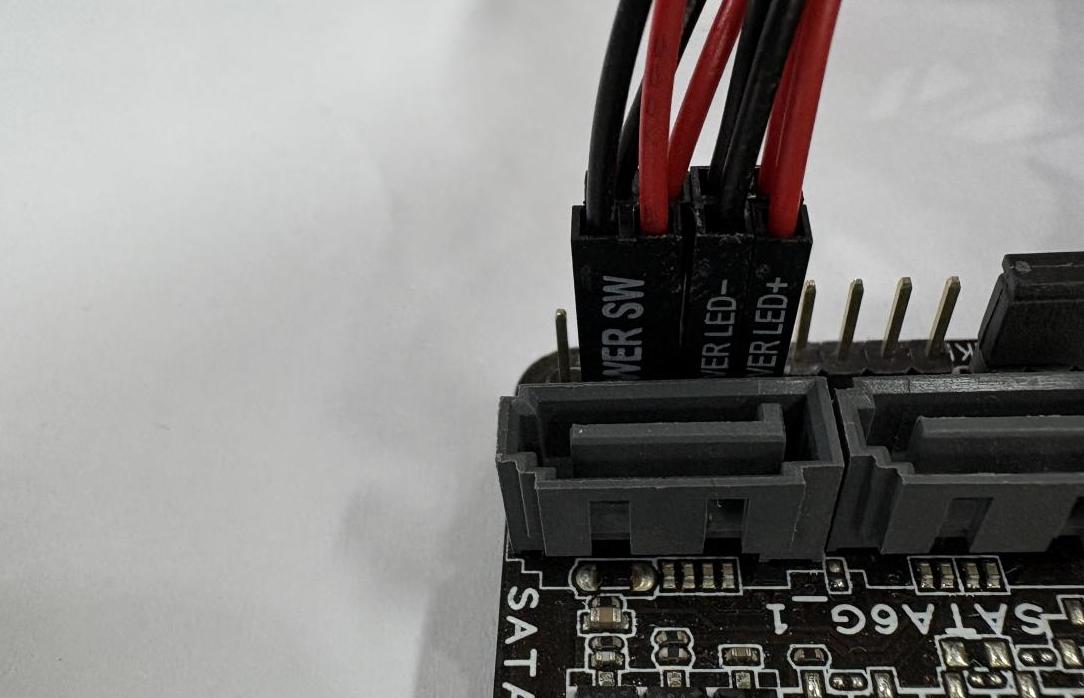

请参考下图进行连接，确保丝网印刷（即 HDDLED±、RESET SW、POWER SW、POWERLED+ 等字样）朝外可见，朝内不模糊。

前视图

后视图

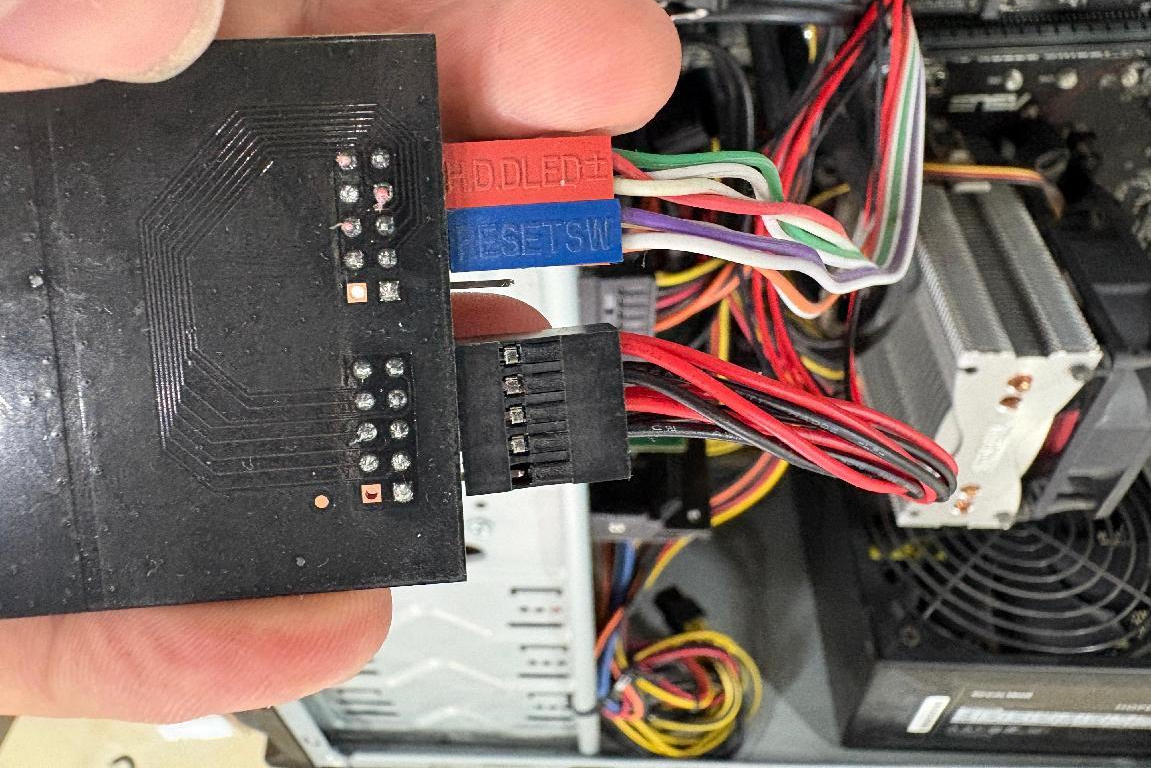

然后使用计算机机箱中包含的线组将另一个 ATX 板接口连接到计算机控制线。

示例2.适用于20-5针面板

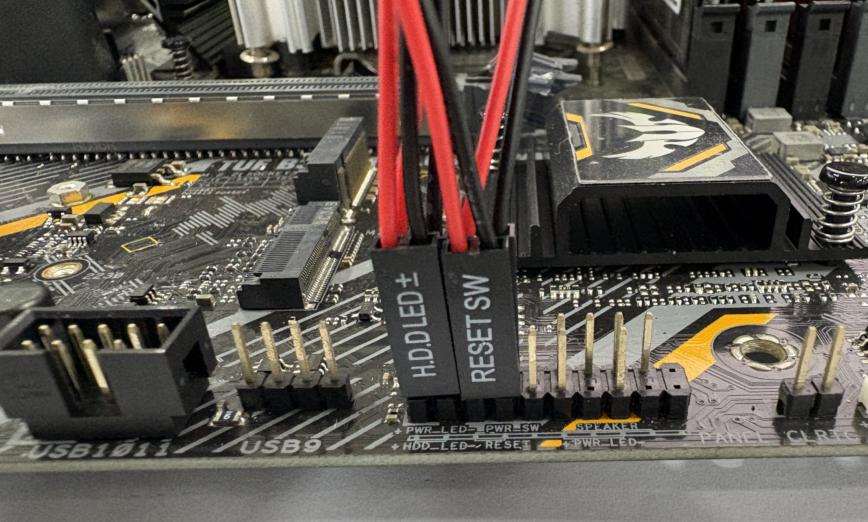

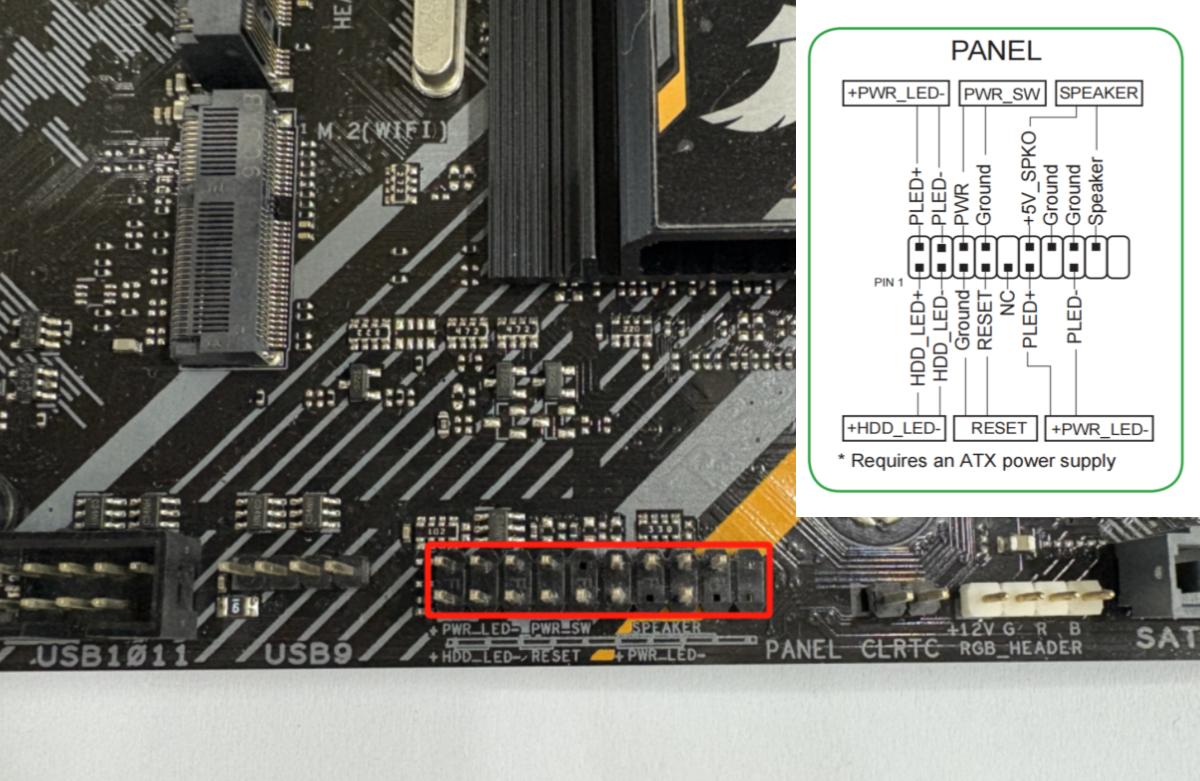

如果受控计算机主板上用于连接到控制面板的引脚排是20-5引脚的面板，如下图所示。

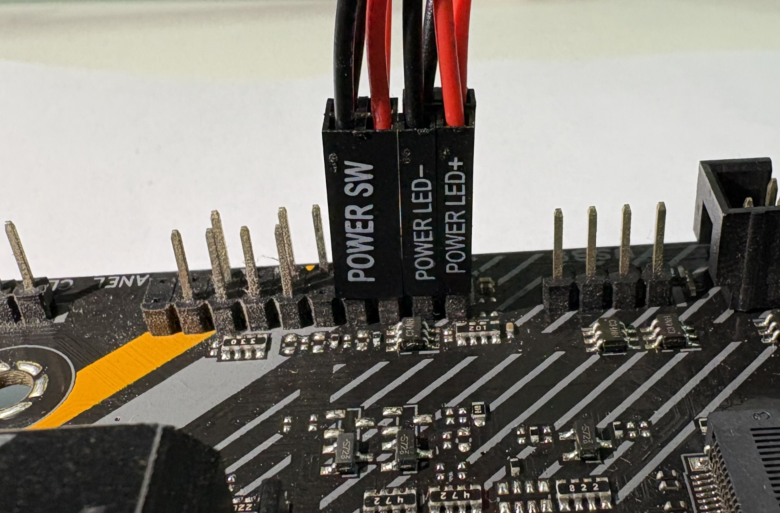

请参考下图进行连接，确保丝网印刷（即 HDDLED±、RESET SW、POWER SW、POWERLED+ 等字样）朝外可见，朝内不模糊。

前视图

后视图

然后使用计算机机箱中包含的线组将另一个 ATX 板接口连接到计算机控制线。

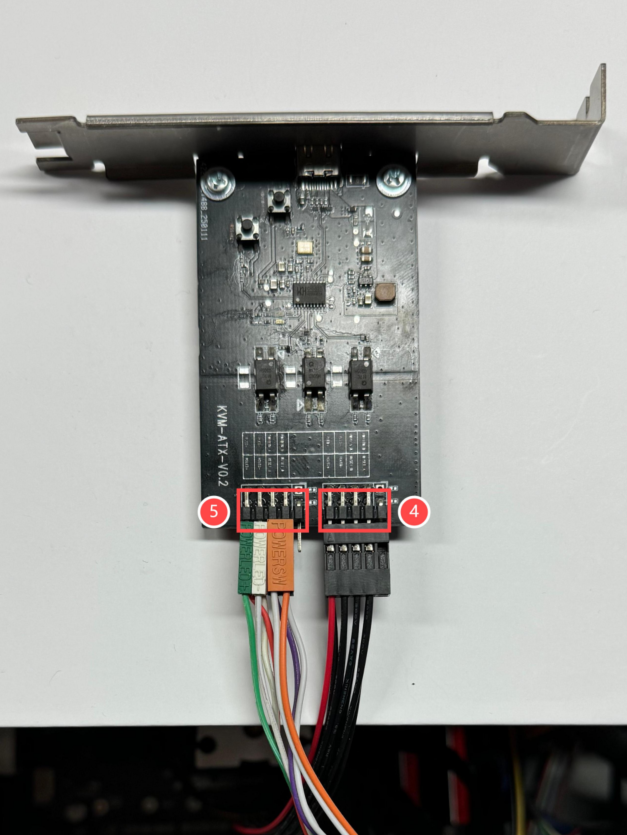

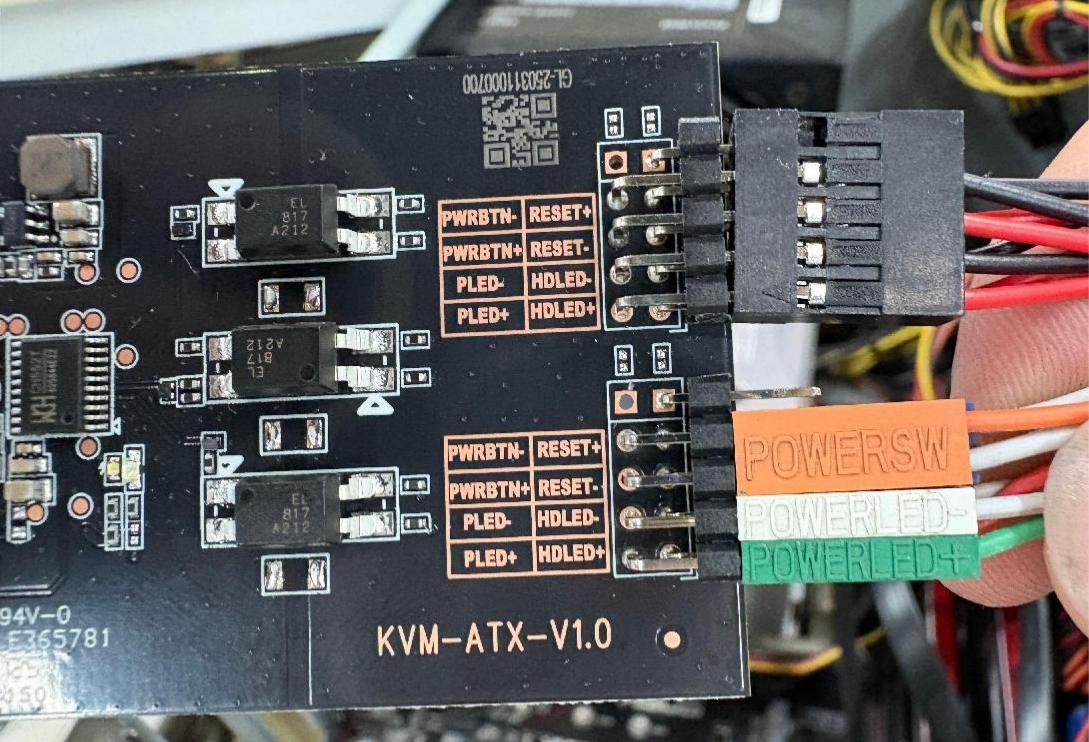

最终连接的 ATX 板如下图所示。

ATX板详细正视图

ATX板详细后视图

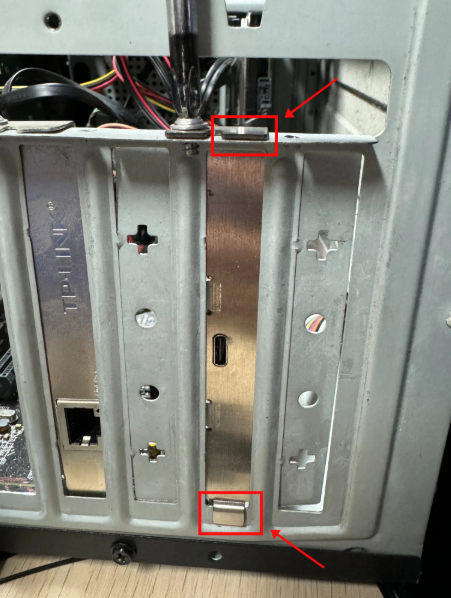

然后将ATX板支架放置在计算机机箱的侧架上。

3. 连接 ATX 板和 GL-RM1

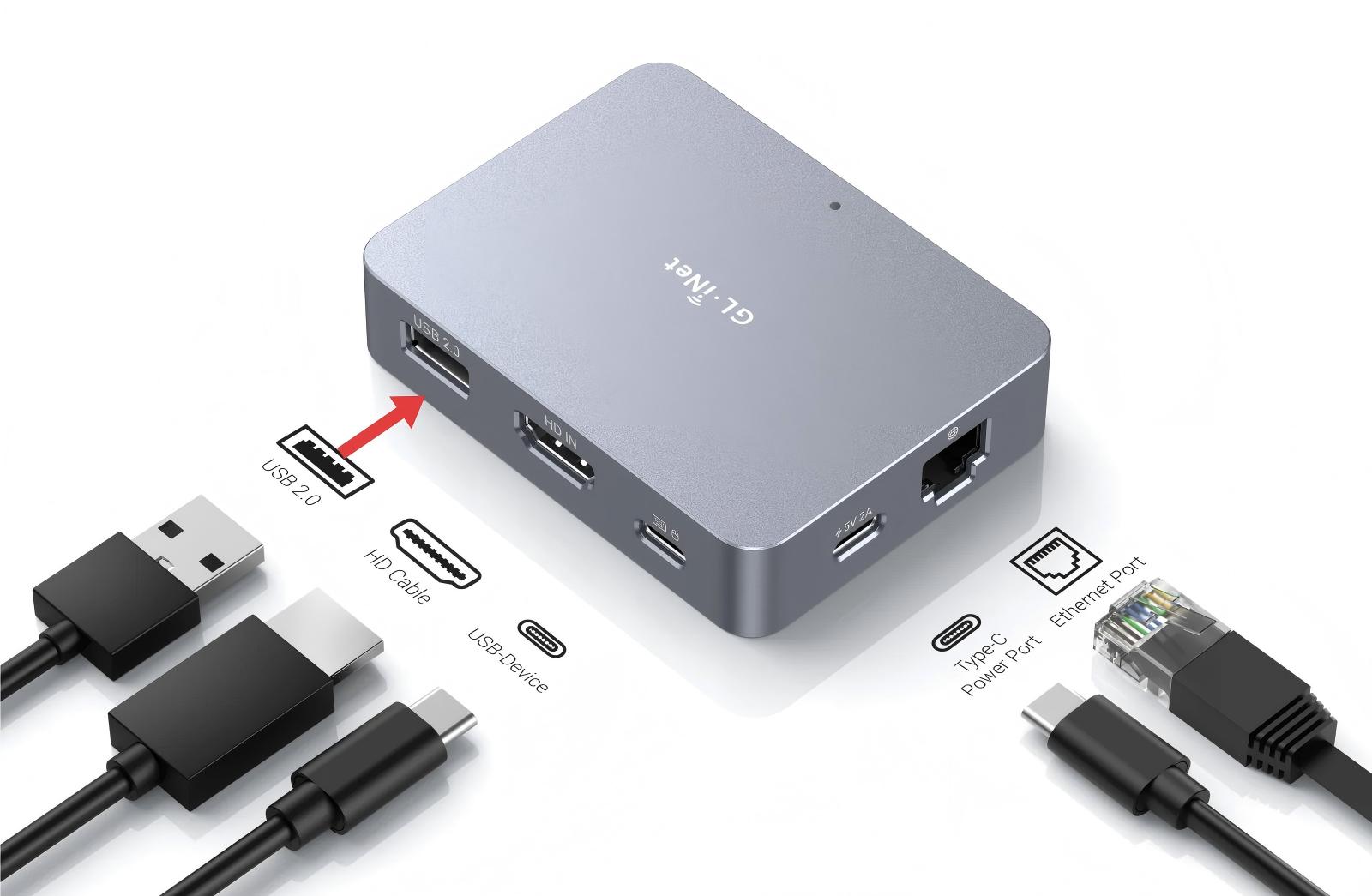

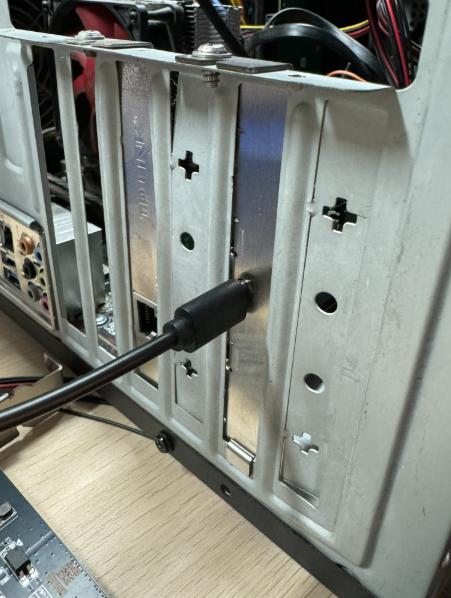

使用随附的 USB-A-Type-C 电缆，将 ATX 板的 Type-C 接口连接到 KVM 设备（如GL-RM1）的USB-A接口。

至此，ATX 板的安装完成。您可以登录 GL-RM1，导航到 外部设备 设置 ATX 电源。

注意

如果您无法通过 GL-RM1 控制页面打开/关闭受控计算机，请检查接线的极性，尝试翻转连接器极性以避免接线错误。
